miércoles, 31 de agosto de 2011

Linterna de Planetas


Nos disponemos a realizar la linterna de planetas. He intentando hacer fotografías a las partes más importantes, sobre todo en aquellos que una vez se monte la linterna, no se podrán ver con facilidad.

He estado buscando durante toda la semana lugares donde pudieran venderme piezas que me pudieran servir, pero hasta el momento no he encontrado nada de nada.

Incluso a la hora de ponerme a fabricarlo, al necesitar herramientas básicas como destornilladores, martillos, cuter, etc, he tenido serios problemas debido a que al llevar 1 mes en argentina, no tenia herramientas tipicas de una casa para poder hacerlo. He utilizado unas tijeras de uñas, un abre latas y un cuchillo para realizar todo el proyecto, ya que era lo que tenía en ese momento. Para los siguientes proyectos ya intentaré comprar o pedir un kit de herramientas basicas, al menos para trabajar. Lo que me gusta es que con esas tres herramientas he conseguido hacer esto, aunque me haya costado más de lo normal.

Al no tener materiales ni piezas para montarlo, he tenido que utilizar todo con materiales reciclables, y un carton duro que compre para realizar los engranajes y la estructura.

Todo empieza por una botella de Lejia de 5 litros, la cual cortamos en la parte de la boca.
Esto nos servirá como esqueleto para sustentar dentro todo el mecanismo.


Aprovechamos la base, para realizar un agujero del tamaño de la cabeza de la linterna, y así quitarnos un problema para que la linterna no se mueva una vez que estuviera colocada.

Comprobamos que la junta queda bien, y sirve como apoyo para sujetar la botella de lejia, quedando todo con bastante consistencia.



Para no perder luminosidad y fuerza, hemos cubierto todo el interior con papel de plata, así la luz rebota y no se pierde intensidad.


Ponemos la cabeza de la linterna y así sujetamos la botella a la linterna.


Este embase de pringles nos vendrá muy bien para realizar los engranajes, sobre todo la tapa de plastico transparante, la cual después veremos como la utilizamos.

En el centro, colocaremos el eje principal, por el que pasará la luz central (que no se moverá) y pondrá el "sol" en el medio de las luces.



Este es el engranaje más pequeño, el cual dará movimiento al primer anillo.


Para poder sujetar los engranajes al eje central (una pajita) , hemos creado con celo y trocitos de palillos, una especie de soporte y fijación para los ejes, y así se mantienen siempre en la misma posición.

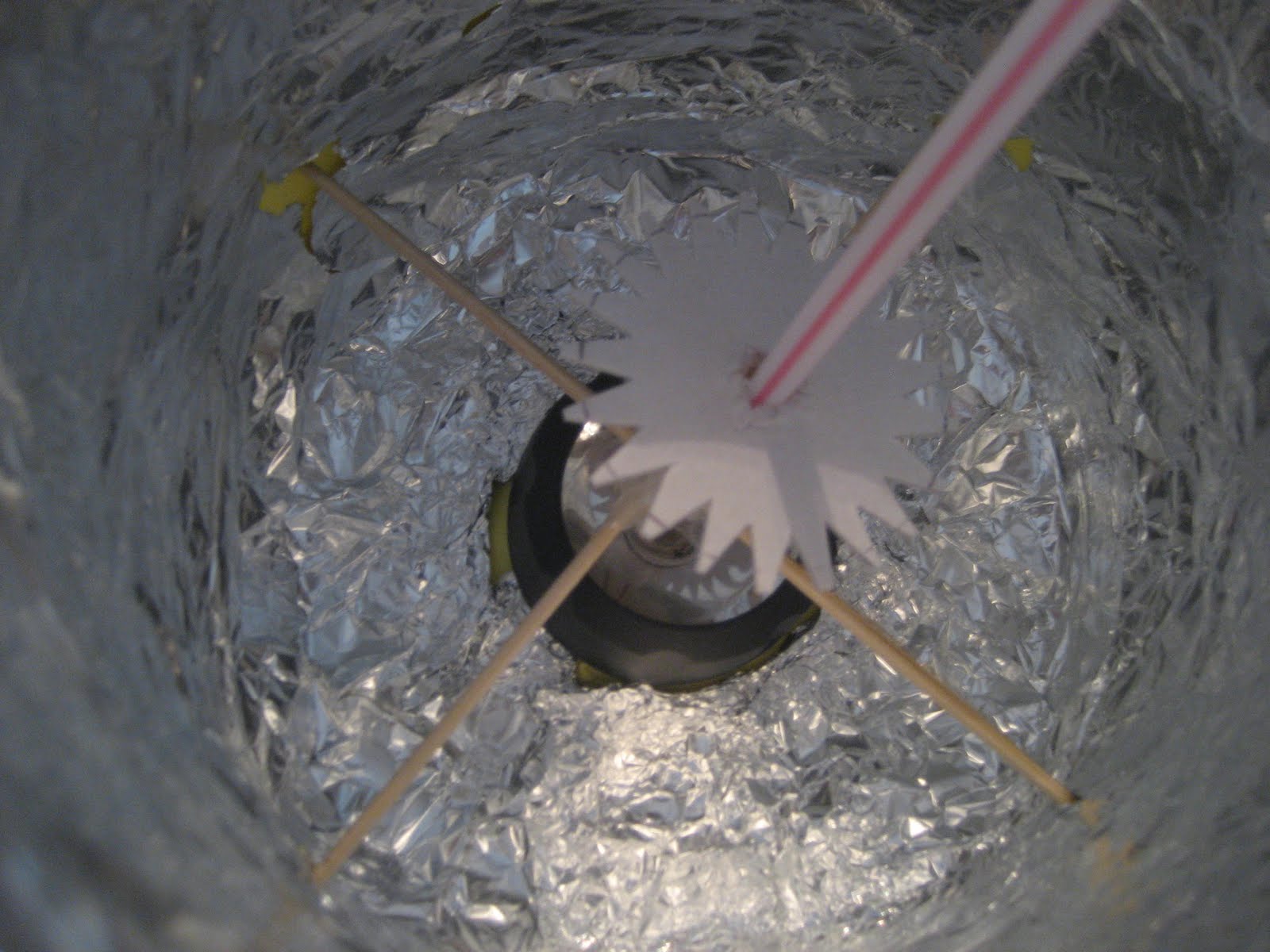

Aquí vemos el primer eje, el cual es aguantado por la pajita. Los palos largos de madera sirven para sujetar la pajita y que no se mueva.

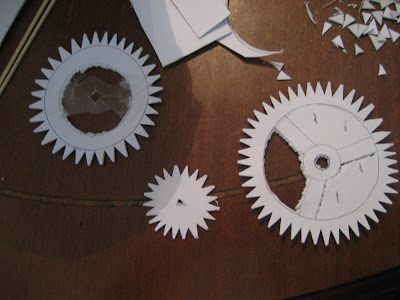

Estas son las poleas que se utilizaran para el movimiento de los anillos de planetas.


El Palo transversal que cruza en paralelo al plano horizontal de la foto, es el que dará fuerza y moverá los anillos de planetas. El movimiento será manual.


Aquí podemos ver como se ha colocado el segundo anillo de planetas. Vemos en el centro que para la luz del primer anillo pueda pasar, el centro debe ser transparente, pero al necesitar sujetar el anillo al eje central (la pajita) hemos usado la tapa transparente de pringles para fijarlo.


Y este es el montaje final, en el que colocamos otros palos de madera para sujetar el otro extremo de el eje central, y así que nada se mueva.

Podemos ver que hay otros palos de madera como si estuvieran sujetando a los anillos centrales. Esto es debido a que como los materiales de los engranajes no son suficientemente rigidos, para que los engranajes vayan con mayor fiabilidad, estan puestos a modo de "guias" para facilitar el rodamiento.

Por último, hice un pequeño video para ver el resultado final.
El primer anillo funciona a la perfección, y el segundo no tan bien, debido al material y a la superficie del anillo, que al ser tan grande la distancia en tre el eje y el engranaje, es más dificil que esté siempre perpendicular al eje, y no tenga ninguna oscilación.
Lo interesante es que tiene unos efectos muy buenos debido a los engranajes con la luz y las sombras.

sábado, 27 de agosto de 2011

Idea definitiva

Con la idea de la linterna, se podían realizar muchos hackeos para crear nuevos aparatos.

Sin embargo, quise ir un poco más allá (intentando ser un poco más creativo), por lo empecé a darle vueltas al concepto de linterna:

Una linterna se usa para dar luz a lo que no la tiene, y en la práctica, para ver aquello que por ausencia de luz no vemos.

Esto me hizo que la linterna sirve para ver muchas cosas que estan en la oscuridad, pero si apuntamos durante la noche al cielo, crea el efecto contrario (de noche podemos ver las estrellas, pero si apuntamos con una luz desaparecen las estrellas). Asique el reto consiste en cómo puedo ver las estrellas encendiendo una lámpara.

Esto es un "problema" en las ciudades y núcleos urbanos, que debido a la excesiva luz que hay en las calles, "apagan" las luces del cielo.

Por ello, estoy fabricando una linterna que al encederla veas las estrellas (o los planetas).

Esta es la idea:

La imagen la he puesto para que se pueda ver en grande.

La linterna enfoca a unas especie de arandelas, las cuales giran entorno a un eje. Estan puestas de diferentes grosores para que unas no entorpezcan a otras. Cada una de ellas tiene un agujero (o dos , depende) o bien una forma definida. Por ahí pasa la luz y se refleja en la pared.


Al principio la idea era hacerlo más sencillo. Poner unos alambres con unas bolitas en su interior, pero al empezar a hacerlo me di cuenta de que debido a lo cerca que deben de estar las bolas de la luz, casi no se apreciaban, por lo que hubo que pensarlo de manera inversa.

El problema con el que me estoy encontrando es que no es tan fácil hacer que giren las arandelas, cada una de un tamaño, y que la maqueta tenga un tamaño aceptable, ya que todo va dentro de un gran cilindro (una botella de lejia de 5 litros).

Desmontar una Linterna

Este miércoles empecé la asignatura, y debido a que no tenía demasiado tiempo para pensar primero en qué desmontar, y luego en lo que iba a hacer, se me ocurrió que sería "productivo" hacer un 2x1.

Por esto, terminé comprando una Linterna (no tenía nada que desmontar debido a que llevo 1 mes en Argentina y todo lo que me he podido traer pretende ser útil). El proyecto lo explicaré en el siguiente post.

La verdad que la linterna tiene pocas partes, menos de las que me imaginaba. (aparte, que compré la más barata logicamente, así no me daría "pena" destruirla...)


Pero cuando la desmonté, empecé a ver que había más partes de las que me imaginaba (tenía en la mente 5 o 6 piezas) pero poco a poco, ví que todo era una sucesión de pequeñas piezas que formaban luego un TODO (eran unas 14 piezas montadas en conjunto, tampoco muchas pero más de las que me esperaba). No lo desmonté hasta el extremo porque pretendo usarla para el proyecto, pero la verdad que esta pequeña "luz a pilas" me sorprendió un poco.

Y hasta aquí esto es todo.




viernes, 26 de agosto de 2011

Presentación



Este es el blog de Vic Dp para la asignatura de TECAT de la UCA. Welcome!
